考世美氣動順序閥BWD文字

產品名稱：氣動順序閥BWD

壓力范圍：0.2-0.6MPa

簡單介紹：

能通過單向閥、調節閥、儲氣箱、切換閥控制氣壓流量，從而使多個執行單元依次動作。

因其緊湊且高性能的密封結構，可安裝在切削加工用刀具上使用。

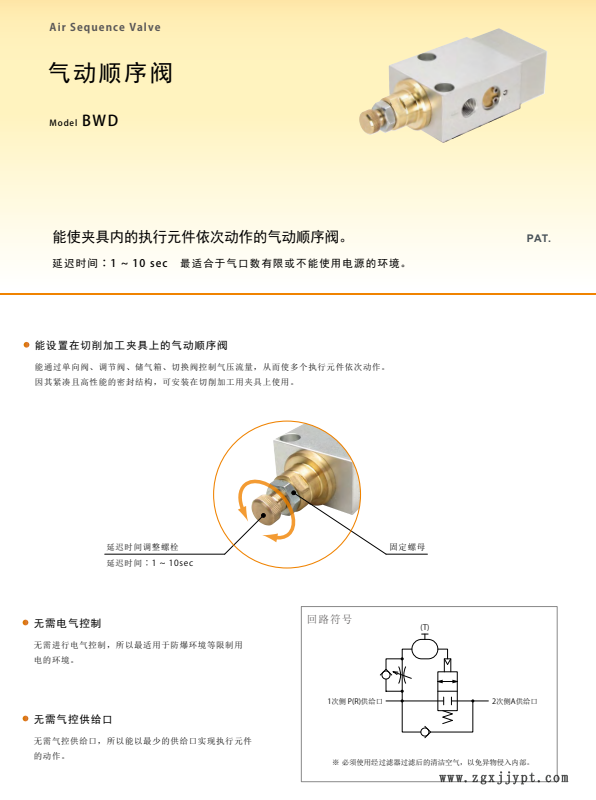

特長：

能使夾具內的執行元件依次動作的氣動順序閥。

延遲時間：1-10sec Z適合于氣口數有限不能使用電源的環境。

可安裝在切削加工用刀具上使用。

無需電氣控制

無需進行電氣控制，所以Z適用于防爆環境等限制用電的環境。

無需氣控供給口

無需進行電氣控制，所以能以Z少的供給口實現執行元件的動作。

回路記號：

1次側P（R）供給口，                    2次側A供給口

※必須使用經過濾器過濾后的清潔空氣，以免異物侵入內部。

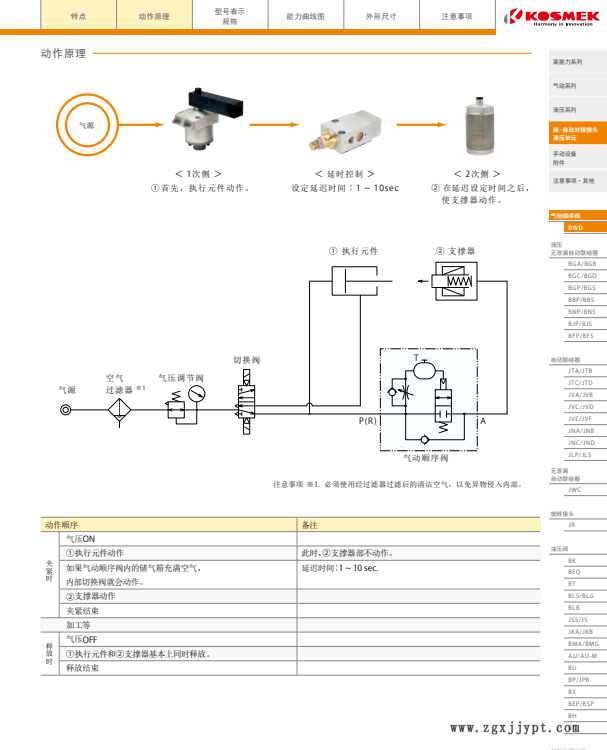

動作原理：

氣源            旋轉夾緊器                順序控制閥                定位銷

                《1次側》                《延時控制》              《2次側》

           ①首先，執行元件動作     設定延時時間：1-10sec   ②在延遲設定時間之后，使支撐缸動作

                                           執行元件           支撐缸

氣源 空氣過濾器※1 氣壓調節閥 切換閥                 氣動順序閥

注意事項：※1.必須使用經過過濾器過濾后的清潔空氣，以免異物侵入內部。
