| 工件材質(zhì) | 鋼鐵 |
|---|---|
| 類(lèi)型 | 化學(xué)法 |
| 打樣周期 | 4-7天 |
| 加工周期 | 8-15天 |
| 年最大加工能力 | 100000（件） |
| 年剩余加工能力 | 1000（件） |
PTFE-Ni（潤(rùn)滑、疏水、不粘、耐磨、納米膜）
產(chǎn)品簡(jiǎn)介：
隨著科技的不斷發(fā)展進(jìn)步，產(chǎn)品的質(zhì)量也得到飛速發(fā)展但因科技發(fā)展對(duì)產(chǎn)品的質(zhì)量提出了更高的要求。尤其頻繁摩擦的工件如何延長(zhǎng)其使用壽命，便成為各科研工作者和企業(yè)的研究方向。我公司歷經(jīng)幾年時(shí)間的研究與探索開(kāi)發(fā)出系列納米化學(xué)復(fù)合表面技術(shù)，（自潤(rùn)滑膜）解決了頻繁摩擦工件如何延長(zhǎng)使用壽命的問(wèn)題，其壽命可延長(zhǎng)幾倍甚至更多。
PTFE:
是三大固體潤(rùn)滑材料其自身摩擦µ值僅為0.05,在滑動(dòng)速度很低的情況下，起始階段的摩擦µ值為0.04，是所有聚合物中**低的.其鍍層的摩擦系數(shù)**低為0.1以下，它能在摩擦表面之間形成聚合物潤(rùn)滑膜，使摩擦過(guò)程中不發(fā)生黏合 咬死具有相當(dāng)良好的自潤(rùn)滑性能,并還具有突出的表面不黏性表面能很低,幾乎所有的黏性物質(zhì)都不能黏附在其表面。同時(shí)還具有良好的憎水性,對(duì)水的接觸角為114º-115º，使鍍層形成具有較高換熱系數(shù)的珠狀冷凝，它比一般的工業(yè)冷凝器的膜狀冷凝換熱系數(shù)高達(dá)5-10倍以上。
PTFE-Ni膜的性能
膜層的外觀為亮黑色，是由于PTFE（粒徑200-300納米）超細(xì)顆粒對(duì)光的散射所造成的。PTFE-Ni膜層的摩擦系數(shù)很小，是目前金屬材料中摩擦系數(shù)**小者。
膜層的硬度與PTFE得關(guān)系 摩擦系數(shù)與PTFE得關(guān)系
PTFE % 13 18 20 24 26 PTFE% 13 18 24 26
HV 380 300 250 230 220 摩擦系數(shù)0.130 0.125 0.115 0.1
膜層在350-400℃熱處理后硬度可達(dá)到550HV(不變),膜層發(fā)生晶變生成Ni3P,起彌散強(qiáng)化作用。同時(shí)膜層的摩擦系數(shù)也可達(dá)到**低值0.07-0.1。膜層經(jīng)銷(xiāo)環(huán)式摩擦測(cè)試，Ni-P普通鍍層的摩擦µ值為0.4-0.7，磨損速率為35（10¯⑹㎜³/m） 。而自潤(rùn)滑膜層PTFE(25-30)%摩擦µ值為≤0.1，磨損速率為1（10¯⑹㎜³/m） 。
PTFE-Ni膜的應(yīng)用：

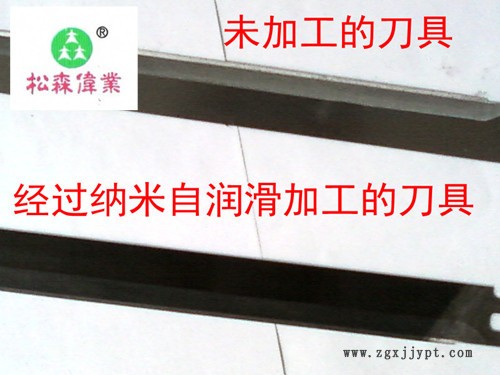

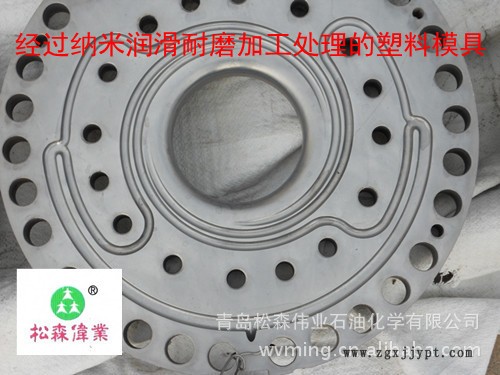

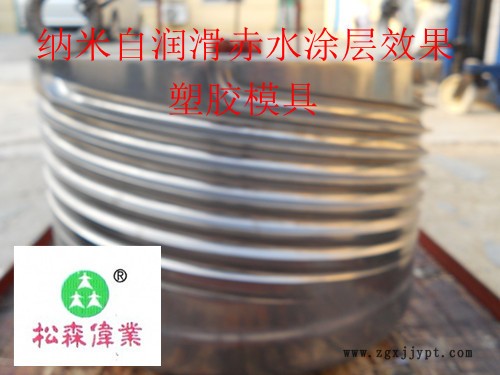

（一） 利用它的自潤(rùn)滑性 脫模性 應(yīng)用于模具上如鋼鐵工業(yè)中連續(xù)澆鑄鋼錠的結(jié)晶器,塑料模具和橡膠模具等。
（二） 利用它的不黏 抗咬合 低摩擦系數(shù)及良好的耐蝕性可用于精密儀器構(gòu)件如汽車(chē)離合器 汽化器阻風(fēng)門(mén)軸 球閥 塑料橡膠件模具 汽車(chē)發(fā)動(dòng)機(jī)閥門(mén) 軸承 齒輪 泵轉(zhuǎn)子 紡織機(jī)械 活塞環(huán) 鑄鋁汽缸 內(nèi)燃機(jī)汽化器 打印機(jī)滾軸 電風(fēng)扇滾軸 各電子部件滾軸 軸承等。
（三） 利用其耐高溫耐腐蝕性，可應(yīng)用于廚房用具采礦設(shè)備 食品 造紙 制藥 電子 石油化工 航空工業(yè)等。
（四） 利用其具有球狀冷凝應(yīng)用于工業(yè)冷凝器可大大減少換熱面積減輕設(shè)備重量和提高抗蝕性達(dá)到延長(zhǎng)設(shè)備的壽命等。
