| 牌號 | pps黑 |
|---|---|
| 銷售方式 | 自產(chǎn)自銷 |
| 顏色 | 黑色 |
| 用途級別 | 照明燈具,通用級,汽車部件,家電部件,電子電器部件,電動工具配件 |
| 品牌 | 日本寶理 |
| 廠家(產(chǎn)地) | 澤榮工程塑膠 |
| 加工級別 | 注塑級 |
| 特性級別 | 阻燃級,增強級,耐高溫,高強度,高流動,高光澤,高剛性 |
詳細說明

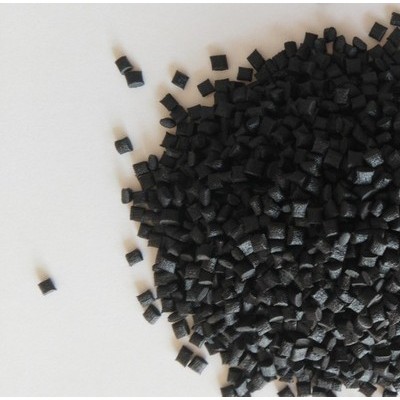

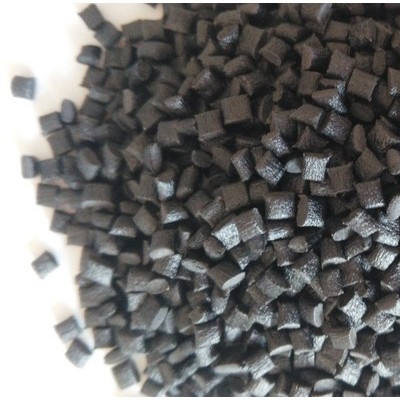

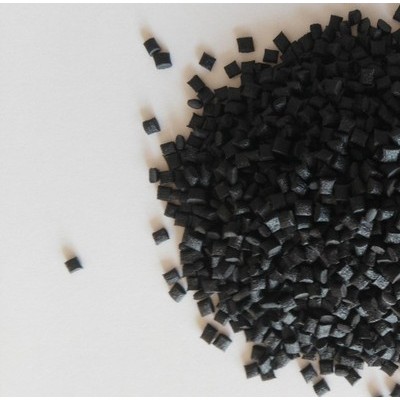

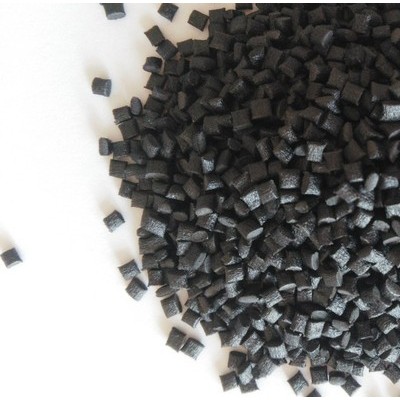

玻纖增強聚苯硫醚粒料（GF-40）
產(chǎn)品特性
本品是我公司生產(chǎn)的玻璃纖維增強聚苯硫醚產(chǎn)品之一，它是在我公司生產(chǎn)的聚苯硫醚樹脂的基礎(chǔ)上，通過雙螺桿擠出機加入玻璃纖維，混煉造粒而成的。本品的綜合力學性能好、具較高的剛性及抗蠕變性、耐高溫、阻燃、耐化學腐蝕、電絕緣性能優(yōu)、耐電弧性好等特點，更有吸水率低，加工性能好，成型收縮率小、尺寸穩(wěn)定、耐輻射等特點，適宜加工精度要求高的制件。
產(chǎn)品用途
由于本品的綜合性能佳，在航天航空工業(yè)中制作耐高溫、絕緣的各種高性能要求的器件；化工行業(yè)中制作耐腐蝕閥門、絕緣器件等；電子電器行業(yè)中制作精密電器接插件、高強度外殼、耐高溫接觸器等；電器業(yè)中制作使用環(huán)境苛刻的電機零件、端子、開關(guān)；機械行業(yè)中制作耐高溫、尺寸要求高的軸套、活塞環(huán)。
產(chǎn)品性能
| 項目 | 單位 | 測試值 | 測試標準 |
| 密度 | g/cm3 | 1.55 | GB/T 1033.1-2008 |
| 成型收縮率 平行/垂直(料流方向) | % | 0.25/0.75 | GB/T 15585-1995 |
| 壓縮強度 | MPa | 140 | GB/T1041-2008 |
| 洛氏硬度 | HR | 100 | GB/T 3398.2-2008 |
| 拉伸強度 | MPa | 142 | GB/T 1040.2-2006 |
| 斷裂伸長率 | % | 1.70 | GB/T 1040.2-2006 |
| 彎曲模量 | MPa | 1.1×104 | GB/T 9341-2008 |
| 彎曲強度 | MPa | 180 | GB/T 9341-2008 |
| 懸臂梁缺口沖擊強度 | KJ/m2 | 11.5 | GB/T 1843-2008 |
| 體積電阻率 | Ω.m | 1.0×1015 | GB/T 1409-2006 |
| 表面電阻率 | Ω | 2.3×1015 | GB/T 1409-2006 |
| 介電常數(shù)1MHz |
| 4 | GB/T1409-2006 |
| 電氣強度 | KV/mm | 17.5 | GB/T 1408.1-2006 |
| 熔點 | ℃ | 282 | GB/T 4608-1984 |
| 熱變形溫度(1.81MPa) | ℃ | 267 | GB/T 1634.2-2004 |
| 燃燒性（垂直法） | 級 | FV-0 | GB/T 2408-2008 |
注：該表數(shù)據(jù)為產(chǎn)品測試典型值，不作為產(chǎn)品驗收標準提供。
使用方法
本品適用于注塑成型，由于聚苯硫醚是結(jié)晶型聚合物，在加工過程中應考慮到其產(chǎn)品的轉(zhuǎn)角和壁厚變化的應力集中問題，故成型工藝較講究。本品注塑成型工藝參考如下：
1、 物料干燥工藝
溫度：110～140℃
時間：3～5h
1.1如成型產(chǎn)品中有金屬嵌件，必須先預熱嵌件：
金屬嵌件預熱溫度：130～140℃
金屬嵌件預熱時間：恒溫1 h
1.2為保證得到比較穩(wěn)定的色彩，本色料必須在同一干燥條件下進行預干燥。
2、 注塑工藝：
模具溫度：100～150℃
料筒溫度：前段：270～290℃
中段：300～320℃
后段：300～320℃
噴嘴：290～320℃
注塑壓力：50～100Mpa
注塑速度：中速，有時為想得到良好的外觀，可以采取高速注射，但須注意制品發(fā)生翹曲、燒焦的可能
背壓：為確保計量準確，背壓應在0.1-1.0 Mpa
螺桿轉(zhuǎn)速：通常應為40-100rpm，不宜過高
注塑時間：根據(jù)制件的大小確定，以制件充滿模具且表面基本冷卻定型為佳。
3、 后處理工藝：以制件大小確定
處理溫度：160～180℃
處理時間：4～8hr
包裝、運輸、儲存
本品由內(nèi)襯塑料薄膜的紙袋包裝，25公斤/袋，按非危險品運輸。
本品應存放在干凈、通風、防潮的倉庫。
