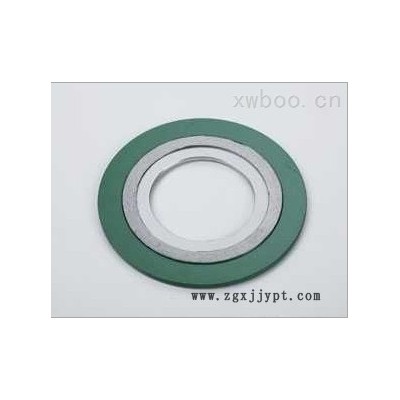

HG/T20610金屬纏繞墊片詳細介紹

化工部歐標HG/T20610金屬纏繞墊片是根據化工部HG/T20610-2009金屬纏繞墊片標準尺寸和要求進行生產，采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.在基本型金屬纏繞墊片的基礎上內圈套上一個金屬環,同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借金屬纏繞墊片突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.

應用領域:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.

HG/T20610金屬纏繞墊片適用于HG/T20592所規定的公稱壓力為PN16～PN160的鋼制管法蘭

HG/T20610金屬纏繞墊片推薦厚度為3.2mm和4.5mm。經壓緊后的厚度保持在2.4mm和3.3mm
通過變化纏繞鋼帶的拉緊力，可改變纏繞墊片的密度（硬度）來滿足各個應用部位的需要。

金屬材料：
碳鋼（CRS），304SS（304），304LSS（304L），316LSS（316L），蒙乃爾400（MON），鈦（TI），鎳200（NI），哈氏合金C（HAST C），茵苛鎳600 （INC600）

非金屬填充材料：
柔性石墨 （F.G.）：650℃ ； 聚四氟乙烯（PTFE）：260℃ ； 無石棉（NON-ASB）：500℃ ； 石棉（ASB）：500℃ ； 云母紙（M.C）：850℃ ； 陶瓷纖維紙（CER）：1300℃ 注：也可采用其他金屬材料，但應在訂貨時說明用于氧化性介質時小于或等于450℃ 適用壓力420BAR

低應力纏繞墊片可同樣提供與普通纏繞墊片一樣的密封效果。只不過它被設計用于在只需較低擰緊力下就能達到一定的壓縮量和理想的密封效果。低應力墊片通常用于諸如150磅壓力等級的法蘭連接處，在這種部位，傳統的纏繞墊片由于考慮到其要求的擰緊應力或許已超過允許的設計應力而不再適用。

◆ 整體沖制的內環和外環，更高的耐壓可靠性
◆ 優質的非金屬填充材料，更佳的密封性能
◆ 特殊設計的成型角度，更好的壓縮回彈補償性能
◆ 數控全自動墊片成型設備，具有根據墊片公稱壓力自動調節壓緊力技術、墊片尺寸自動控制技術、自動焊接控制技術，保證了墊片的高品質水準
特征和優點：
◆ 纏繞本體優點：作為密封元件，由V型鋼帶和軟的非金屬填充材料交替纏繞而成?；貜椥詢?yōu)良，能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動補償
◆ 外環優點：保證墊片精確定位于法蘭密封面，同時限制纏繞本體過分壓縮
◆ 內環優點：防止纏繞本體因剛性不足發生向內屈曲，同時*墊片與容器或管道法蘭面之間的空隙，以避免此空隙干擾流體的流動以及由此引起流體對墊片的沖蝕
◆顏色標識和鋼印標記優點：便于辯識尺寸、壓力、材料
◆標準和非標尺寸優點：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90

C和D型					C和D型					C和D型
DN	PN1.6(16)				DN	PN2.5(25)				DN	PN4.0(40)
10	18	24	36	46	10	18	24	36	46	10	18	24	36	46
15	22	28	40	51	15	22	28	40	51	15	22	28	40	51
20	27	33	47	61	20	27	33	47	61	20	27	33	47	61
25	34	40	54	71	25	34	40	54	71	25	34	40	54	71
32	43	49	65	82	32	43	49	65	82	32	43	49	65	82
40	48	54	70	92	40	48	54	70	92	40	48	54	70	92
50	57	66	84	107	50	57	66	84	107	50	57	66	84	107
65	73	82	102	127	65	73	82	102	127	65	73	82	102	127
80	86	95	115	142	80	86	95	115	142	80	86	95	115	142
100	108	120	140	162	100	108	120	140	168	100	108	120	140	168
125	134	146	168	192	125	134	146	168	194	125	134	146	168	194
150	162	174	196	218	150	162	174	196	224	150	162	174	196	224
200	213	225	251	273	200	213	225	251	284	200	213	225	251	290
250	267	279	307	329	250	267	279	307	340	250	267	279	307	352
300	319	335	363	384	300	319	335	363	400	300	319	335	363	417
350	370	395	425	444	350	370	395	425	457	350	370	395	425	474
400	418	446	478	495	400	418	446	478	514	400	418	446	478	546
450	471	499	535	555	450	471	499	535	564	450	471	499	535	571
500	521	550	586	617	500	521	550	586	624	500	521	550	586	628
600	622	650	686	734	600	622	650	686	731	600	622	650	686	747
700	712	740	780	804	700	712	740	780	833
800	812	840	884	911	800	812	840	884	942
900	912	940	984	1011	900	912	940	984	1042
1000	1012	1040	1088	1128	1000	1012	1040	1088	1155
1200	1212	1240	1290	1342	1200	1212	1240	1290	1365
1400	1420	1450	1510	1542
1600	1630	1660	1720	1765
1800	1830	1860	1920	1965
2000	2032	2050	2120	2170

安裝注意事項：
1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效
