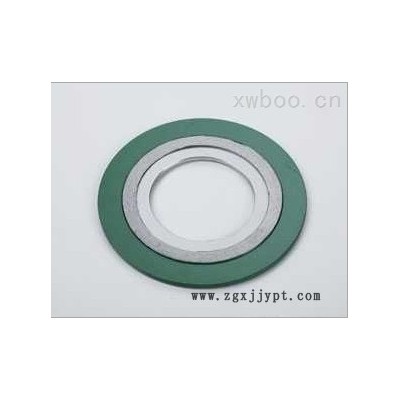

石化標準SH3407金屬纏繞墊片是根據SH3407-96金屬纏繞墊片標準尺寸和要求進行生產，采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.在基本型金屬纏繞墊片的基礎上內圈套上一個金屬環,同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借金屬纏繞墊片突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.

應用領域:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.

石化標準SH3407金屬纏繞墊片適用于石油化工企業公稱壓力PN1.0～25.0MPa管法蘭。

石化標準SH3407金屬纏繞墊片推薦厚度為3.2mm和4.5mm。經壓緊后的厚度保持在2.4mm和3.3mm
通過變化纏繞鋼帶的拉緊力，可改變纏繞墊片的密度（硬度）來滿足各個應用部位的需要。

金屬材料：
碳鋼（CRS），304SS（304），304LSS（304L），316LSS（316L），蒙乃爾400（MON），鈦（TI），鎳200（NI），哈氏合金C（HAST C），茵苛鎳600 （INC600）

非金屬填充材料：
柔性石墨 （F.G.）：650℃ ； 聚四氟乙烯（PTFE）：260℃ ； 無石棉（NON-ASB）：500℃ ； 石棉（ASB）：500℃ ； 云母紙（M.C）：850℃ ； 陶瓷纖維紙（CER）：1300℃ 注：也可采用其他金屬材料，但應在訂貨時說明用于氧化性介質時小于或等于450℃ 適用壓力420BAR

低應力纏繞墊片可同樣提供與普通纏繞墊片一樣的密封效果。只不過它被設計用于在只需較低擰緊力下就能達到一定的壓縮量和理想的密封效果。低應力墊片通常用于諸如150磅壓力等級的法蘭連接處，在這種部位，傳統的纏繞墊片由于考慮到其要求的擰緊應力或許已超過允許的設計應力而不再適用。

◆ 整體沖制的內環和外環，更高的耐壓可靠性
◆ 優質的非金屬填充材料，更佳的密封性能
◆ 特殊設計的成型角度，更好的壓縮回彈補償性能
◆ 數控全自動墊片成型設備，具有根據墊片公稱壓力自動調節壓緊力技術、墊片尺寸自動控制技術、自動焊接控制技術，保證了墊片的高品質水準
特征和優點：
◆ 纏繞本體優點：作為密封元件，由V型鋼帶和軟的非金屬填充材料交替纏繞而成?；貜椥詢?yōu)良，能夠?qū)艿老到y(tǒng)的壓力熱循環和振動進行自動補償
◆ 外環優點：保證墊片精確定位于法蘭密封面，同時限制纏繞本體過分壓縮
◆ 內環優點：防止纏繞本體因剛性不足發生向內屈曲，同時*墊片與容器或管道法蘭面之間的空隙，以避免此空隙干擾流體的流動以及由此引起流體對墊片的沖蝕
◆顏色標識和鋼印標記優點：便于辯識尺寸、壓力、材料
◆標準和非標尺寸優點：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90

PN			PN2.0					PN5.0
DN			D1	D2	D3	D4		D1	D2	D3	D4
1/2	15		16	20	32	46		16	20	32	52
3/4	20		22	28	40	56		22	28	40	66
1	25		28	33	46	65		28	33	46	73
1 1/4	32		36	44	57	75		36	44	57	82
1 1/2	40		42	50	66	84		42	50	66	94
2	50		53	66	82	104		53	66	82	111
2 1/2	65		67	81	97	123		67	81	97	129
3	80		78	101	117	136		78	101	117	148
4	100		103	127	146	174		103	127	146	180
5	125		128	153	175	196		128	153	175	215
6	150		155	182	206	221		155	182	206	250
8	200		204	236	260	278		204	236	260	306
10	250		256	287	314	338		256	287	314	360
12	300		304	341	371	408		304	341	371	421
14	350		334	371	403	449		334	371	403	484
16	400		391	422	460	513		391	422	460	538
18	450		442	480	523	548		442	480	523	595
20	500		490	529	574	605		490	529	574	653
22	550		541	585	631	659		541	585	631	704
24	600		586	635	682	716		586	635	682	774

安裝注意事項：
1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片不要用在凹凸面法蘭上，這是因為基本型墊片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效
5.、安裝前仔細檢查法蘭、螺栓、螺母及墊片的質量，仔細檢查法蘭或接口安裝情況，有無偏口、錯口、張口、錯孔等缺陷。
6、法蘭或密封部位表面必須清理干凈，墊片表面及螺栓、螺紋上不允許粘附機械雜質。
7、墊片不能裝偏，應保證受壓均勻。
8、旋緊螺母時應用力均勻，螺栓要對稱地均勻地分2～3次旋緊，使墊片受壓均勻。
