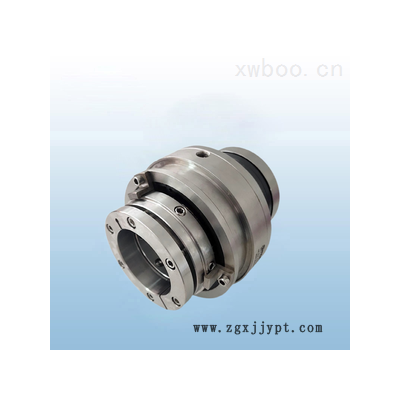

SCB428型系列專用機械密封是配套美國SHARPE夏普攪拌器的專用產品，軸徑有2.5寸(61.8mm) 3寸（74.6mm） 3.5寸（87.3mm）。

　　單端面集裝式帶軸承機械密封。安裝方便，使用簡單。平衡性，任意旋向。

　　內部工作長度短。靜環補償多彈簧外置不與介質接觸

　　該密封主要用于燃煤發電煙氣脫硫裝置中吸收塔的側式攪拌器上，也可以用于化工、造紙等行業

　　的反應釜上。該密封可*替代美國進口SHARPE攪拌器上的機械密封。

　　常見攪拌器型號：

　　25SV25M-5.34 30SV25M-5.34 40SV30M-5.45 50SV30M-5.45 50SV35M-4.34

　　常見密封型號：

　　SCB428-2.5" SCB428-3.0" SCB428-3.5"

　　SCB系列機械密封在FGD脫硫系統中使用率很高，以安裝方便、穩定的運行，密封性的可靠、長時間的使用壽命越來越被用戶青睞。我們?cè)谥圃爝^程中大量使用標準原則，即每個零件通用性特別強。我們?cè)跐M足客戶交貨期的同時，又能降低我們的生產成本。

　　安裝說明：

　　一、安裝要求及準備工作

　　1、機械密封對泵軸的相關技術要求：配合軸徑尺寸精度h7，與密封箱腔孔同軸度≤0.08mm，粗糙度

　　Ra1.6μm；轉子軸向串動量≤0.3mm。泵體與機封貼合端面（集裝式機械密封）垂直度≤0.08mm，徑跳≤

　　0.08mm，粗糙度Ra3.2μm。

　　2、檢查將要安裝的機械密封型號，參數及規格是否與設備情況相符。

　　3、為便于安裝順利，應檢查機械密封軸套O形圈將通過的主軸軸端是否按要法度倒角（3X100）、倒圓

　?。≧1.6），表面粗糙度是否達到Ra1.6。密封壓蓋的密封環座孔端部必須有1.5~3X200倒角，并應支除其銳

　　邊和毛刺及污物，確保機械密封在清潔的環境中進行安裝。

　　4、安裝前必須檢查各零件的表面質量，特別是動靜環的密封端面有無碰傷、劃痕等，如果有損壞，必

　　須進行修復或更換。零件表面必須清洗干凈，并在動、靜環密封端面上涂抹一層清潔的潤滑劑。為使安裝

　　方便，可在O形圈及相關部位涂上一層極薄的清潔機油（注意乙丙、丁基等特殊橡膠不能與油接觸，推薦

　　使用肥皂、甘油或洗滌劑）進行潤滑。

　　二、安裝

　　注意：機械密封系精密零部件，在安裝過程中切忌狠砸猛敲密封元件！

　　1、非集裝式機械密封

　　、將機械密封的靜組件裝入泵腔壓蓋的座孔中。

　　、當機械密封中采用V形圈結構時，在安裝時特別注意其V形開口必須面對介質（或封液）壓力方向。

　　、將機械密封動組件套上泵軸（同樣必須使V型開口面對壓力方向）根據型號規格確定好彈簧座位置并

　　按要求進行調節，使彈簧比壓達到設計工作要求。從而保證密封面的正常工作比壓。均勻擰緊緊螺釘。

　　④、安裝單向轉動（即并圈或鉤彈簧傳動）的機械密封時，尤其要注意彈簧的旋向、其旋向應與軸轉

　　動方向相同，使彈簧越旋越緊。應從機械密封的靜環端往動環端看，來確定軸的旋轉方向，順時針方向?yàn)?/p>

　　右旋，逆時針方向?yàn)樽笮?/p>

　　2、集裝式機械密封

　　集裝式機械密封在出廠前組成一個預安裝組件，安裝時不需要要進行尺寸調節處理。但應特別注意裝

　　上軸或軸肩時應避免碰撞（尤其是陶瓷類零件有斷裂危險）。沖洗系統方位應按照機封標識或圖紙標

　　注方位要求進行安裝（若不正確安裝，導致工作腔內氣體排不盡，形不成流體膜，密封面干摩擦而燒壞）

　　，保證機械密封的正常、安全工作。

　　、安裝機械密封時，在密封箱軸向定位后，將整套機械密封裝置安上主機并均勻擰緊機械密封座與密

　　封箱之間的連接螺栓，再均勻擰緊機械密封軸套與主軸之間的緊定螺栓（當采用螺釘傳動時），若緊定螺

　　栓未緊，將會出現軸與軸套打滑，導致嚴重磨損，引起密封失效。螺栓擰緊后，再拆除定位塊。

　　若機械密封采用圓盤夾緊傳動結構，為確保夾緊力，軸套夾緊范圍內的軸表面應盡可能去除油脂，應

　　對稱均勻擰緊傳動環上的確螺栓（若未夾緊，將會出現與上相同現象的損壞），再拆除定位塊。

　　若機械密封采用分瓣環O形圈收緊定位，機械密封安裝好后，應將分瓣環和O形圈拆掉。

　　、安裝完畢后，應用手按軸的的旋轉方向轉動主軸，運轉應平穩，轉動靈活，不得有碰擦、咬緊現象

　　。若有異常時，必須檢查、調整。

　　3、按機械密封規定的沖洗方案具本要求接好沖洗冷卻水，機械密封沖洗冷卻水進口接壓力表，調整閥門

　　接在壓力表后用于調整沖洗水壓力，為設備運行作好裝備。

　　集裝式單端面機械密封：外沖洗水可用自來水，壓力不宜過大，（≤0.05MPa)，保持沖洗水暢通無阻

　　，不能間斷。

　　集裝式雙端面機械密封：*好采用常溫清潔水。對于起封堵作用的，其封液壓力應高于介質壓力

　　0.1~0.2MPa；主要起沖洗作用的，其壓力可酌情在0.2-1MPa之間選擇。必須確保沖洗水不間斷。

　　三、運行及注意事項

　　1、不允許機械密封干轉。在設備啟動前泵腔內必須充分排氣，使介質充滿密封腔體后才能開啟

　　設備。

　　2、設備操作運行應嚴格遵循以下規程：

　　1）設備運轉前，應先開啟沖洗水，5分鐘后再啟動主機；

　　◆若不開啟沖洗水，將導致密封面干摩擦，溫度過高，密封環燒壞與密封圈焦化，導致密封*失效

　　。在雙端面及多端面結構中，現象更為突出。

　　2）設備運行中，應經常檢查沖洗水是否暢通，壓力是否符合要求；運行中沖洗水不得間斷、停止。

　　3）泵的運行*好是連續工作，若一定要停機，則應將管道，泵腔中回流沉積物沖洗干凈。設備若要停止

　　運轉時，須停機5分鐘后，方可關閉沖洗水。
