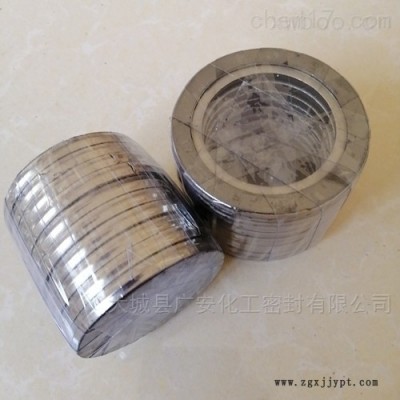

DN50精密金屬纏繞墊定做耐磨損金屬密封墊

 金屬纏繞墊片系數m=2.5-4金屬纏繞墊片使用壓力≤25MPa 金屬纏繞墊片使用溫度-196℃-700℃(氧化性介質中不高于600℃) 金屬纏繞墊片較小預緊比壓y=68MPa下表是金屬纏繞墊片直徑公差(即用于法蘭的名義管道直徑)

DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差內環內徑墊片內徑<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6墊片外徑<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外環外徑 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注:另外，我們也可以根據JIS,JPI標準或客戶要求生產

DN50精密金屬纏繞墊定做耐磨損金屬密封墊

內、外加強型（D）型
內外加型纏繞墊片就是在外加型墊片內安裝了個內環，該內環給墊片提供了個額外的加作用以防止墊片的壓潰和受壓中的變形。適用于高溫和高壓的情況，可用于900class以上的壓力等或強性介質和苛刻的工作條件。
適用于平面法蘭和凸面法蘭。
法蘭種類及纏繞墊片形式:

法蘭種類纏繞墊片形狀

平面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片

凸面法蘭僅帶外環纏繞墊片帶內外環纏繞墊片

凹凸法蘭基本型纏繞墊片僅帶內環纏繞墊片

槽法蘭基本型纏繞墊片僅帶內環纏繞墊片

平面和凹槽法蘭基本型纏繞墊片僅帶內環纏繞墊片纏繞墊片

厚度公差:

項目厚度公差墊片厚度4.5,3.2+0.2-0.1環厚度3.0±0.24
