單刀液壓切膠機用途與性能

　　切膠機是橡膠工廠常用的主要原材料加工機械之一,其用途是把天然膠或合成膠塊切成便于塑煉的小膠塊,使之符合使用要求。

　　XQL-80/160型單刀液壓切膠機具有結構緊湊、操作方便、工作平穩、易損件少、便于維修等特點，是橡膠工廠必備的原材料加工機械之一。

　　型號說明：ＸＱＬ－８０/１６０

　　? 　　?。ⅲ兀⒋恚⑾鹉z＂

????????????＂Ｑ＂代表＂切膠機＂

??????????????＂Ｌ＂代表＂立式＂

?????????????????＂８０/１６０＂代表＂額定切斷力＂

單刀液壓切膠機主要結構及說明

　　該機主要由機身、油泵裝置、液控裝置、液壓缸、導膠座、電器部件等組成。

1、機身由底座、機架、橫梁、導膠座、油缸、導軌、鉛槽、切刀及刀座等組成，切刀刀座與油缸活塞桿相連，機架、導軌導向完成切膠動作，鉛槽保護刀刃。

2、油泵裝置在左機架體上，采用葉片油泵為液壓動力源。

3、液控裝置：由油泵、電磁換向閥、溢流閥、壓力表及液壓油缸等組成。

4、電磁換向閥采用三位四通換向閥，系統額定壓力為6.5MPa，出廠前壓力、行程已調好，如需重新調整壓力，調整溢流閥，試切合適后緊釘溢流閥即可，其行程由行程開關控制。

5、電氣系統：將電源三相380V、50HZ接入后，按動上升（下降）按鈕，電動機軸側順時針旋轉啟動。

單刀液壓切膠機工作原理

　　工作時電磁換向閥閥頭一端得電，液壓油經換向閥進入工作缸的下腔，切刀升至最高位置，觸動上限行程開關，動作停止。將生膠塊通過導膠座置于切膠刀下方，另一端閥頭得電，改變液壓油方向，使切膠刀下降。這時切膠刀在油缸活塞的帶動下，沿機架上的導軌下降而將膠塊切開。液壓系統中溢流閥壓力調整到6.5MPa，當阻力過大，工作不正常時，溢流閥自動卸荷。

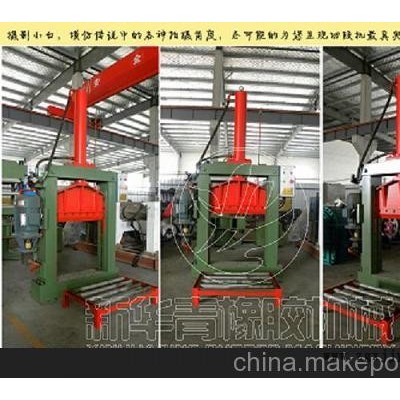

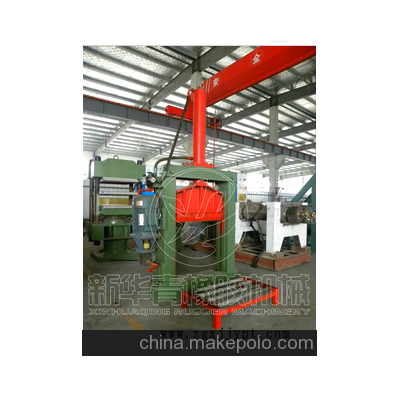

單刀液壓切膠機整機風采和部件
